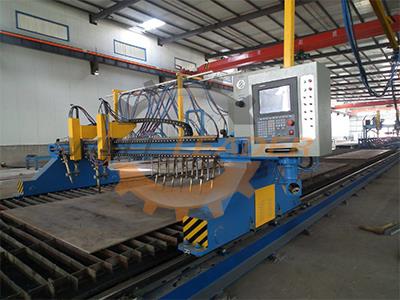

إن آلة القطع بالوقود الأوكسجي CNC هي عبارة عن جهاز قطع أوتوماتيكي متعدد الوظائف يتم الجمع بينه وبين التحكم في الكمبيوتر ، نقل ميكانيكي دقيق و قطع غاز الأوكسجين الأسيتيلين. يمكن لشعلة القطع CNC قطع الصفائح في شكل تعسفي. يمكن لعدة شعلات قطع مثبتة على جانب واحد من القنطرة أن تقطع العديد من شرائح الألواح الفولاذية.
تتكون معدات القطع بالوقود الأكسوسي CNC هذه من حامل (طرف نهاية / شعاع متصالب) ، ودليل توجيهي طولاني ، وشعلة طولية (متعددة الرؤوس) ، وشعلة عرضية (CNC) ، ونظام تزويد بالغاز ، ونظام CNC. يعتمد كل من محرك الأقراص ونهاية التباطؤ / الحزم المتقاطعة على هيكل الصندوق الحزامي الملحوم ويتم معالجة الإجهاد بعد اللحام. إن العارضة الطولية للتحريك الطولي من آلة القطع بالوقود الأكسوسي CNC هذه تستخدم آلة كهربائية مؤازرة AC (Panasonic) لقيادة مبطئ السرعة (ألمانيا NEUGART). إلى جانب توجيه الحزمة الطرفية الثابتة ، يتم تثبيت عجلة التوجيه الأفقية من خلال تعديل العمود اللامركزي ، وبالتالي ، يمكن ضمان الثبات والدقة أثناء الحركة الكاملة. يتم تثبيت الحزات الدليلية الطولية لمعدات القطع بالوقود الأكسوسي CNC هذه عن طريق لوح دعم لوحة الضغط وجزء التوصيل ، وكلها مصنوعة من مسار عالي الكثافة ، وكل سطح التلامس للمسار يحتوي على تشكيل دقيق وأرفف طحن دقيقة. يتم تثبيت شعلة القطع المستعرض لآلة القطع بالوقود الأكسوسي CNC على أداة النقل المستعرض. يمكن للعجلات التوجيه في نهايات العارضة العرضية تضييق قطاع الصلب. يتم تحقيق تزويد الغاز مع التحويلة.
