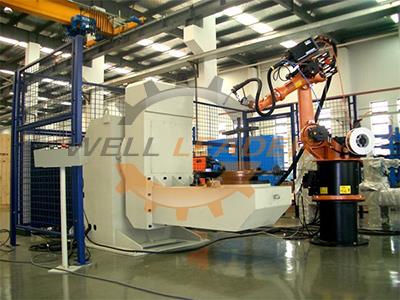

يتكون جهاز تحديد موقع اللحام L-hook هذا بشكل أساسي من خلال قاعدة الماكينة ، وشعاع التقليب ، وجزء الدوران ، وحزمة التوصيل ، وجهاز التوصيل ، وجزء التحكم الكهربائي.
1. قاعدة الجهاز إنها تتكون من القاعدة ، المخفض ، المحمل الكبير ، والمفاتيح. يتم تجميع القاعدة بقضبان القنوات وأوراق الصلب A3 ، والإجهاد الصادر بعد اللحام.
2. شعاع انقلاب يتم وضع شعاع جهاز تحديد موقع اللحام الخطافي بواسطة قضبان قناة 25 # وأوراق الصلب A3 ، والإجهاد الصادر بعد اللحام. هذا الشعاع متصل بقاعدة الآلة بواسطة مسامير صلبة عالية القوة من الدرجة 8.8. يتم تثبيت فتحات التوقف في الجزء الخلفي من العارضة لجعل الحزمة تتوقف عند تحولها إلى ± 90 درجة.
3. دوران جزء يتكون جزء الدوران في جهاز وضع اللحام على الخطاف L من محرك الفرامل ، المخفض ، المحمل الكبير والجدول. يمكن تغيير سرعة الدوران من 0.14 دورة في الدقيقة إلى 0.7 دورة في الدقيقة لتلبية متطلبات السرعة المختلفة.
4. شعاع اتصال يتم تصنيع شعاع التوصيل الخاص بموضع مناور اللحام الخطي الخاص بنا عن طريق أنابيب مستطيلة وقضبان قناة وألواح صلب A3 ، والإجهاد الصادر بعد اللحام. يتم تطبيقه بشكل أساسي على توصيل الطاولات الدوارة التي تعمل بالطاقة والمروحة.
5. جزء التحكم الكهربائي تتحقق التحكم الكهربائي في جهاز تحديد موضع اللحام L-hook من خلال أزرار التشغيل في خزانة التحكم. الى جانب ذلك ، يتوفر صندوق للتحكم عن بعد للتشغيل السهل.
