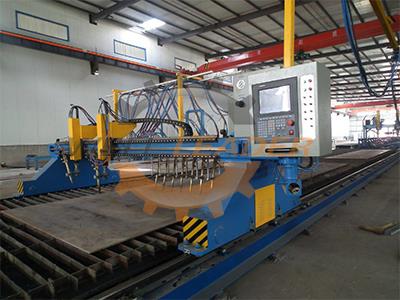

La cortadora CNC de oxicombustión es un dispositivo automático de corte térmico multifuncional combinado con control por computadora, transmisión mecánica precisa y corte de gas con oxígeno y acetileno. Su soplete de corte CNC puede cortar placas en forma arbitraria. Varias antorchas de corte fijadas a un lado del pórtico pueden cortar muchas tiras de placas de acero.
Este equipo de corte CNC de oxicombustible se compone de cremallera (extremo de accionamiento / viga transversal), guía longitudinal, soplete longitudinal (multicabezal), soplete transversal (CNC), sistema de suministro de gas y sistema CNC. Tanto el disco como los extremos / barras transversales adoptan una estructura de viga de caja soldada y tienen un tratamiento de alivio de tensión después de la soldadura. La viga de extremo de accionamiento longitudinal de esta máquina de corte por oxi-combustible CNC utiliza una máquina servoeléctrica de CA (Panasonic) para accionar el desacelerador (Alemania NEUGART). En el lateral de la viga de extremo fijo se fija la rueda de dirección horizontal fijada mediante el ajuste del eje excéntrico, por lo tanto, se puede garantizar la estabilidad y precisión durante todo el movimiento. Las guías longitudinales de este equipo de corte de oxicombustión CNC se fijan mediante placa de apoyo de placa de presión y manguito de conexión, todos fabricados con orugas de alta intensidad, toda la superficie de contacto de la oruga tiene un mecanizado de precisión y rejillas de rectificado precisas. El soplete de corte transversal de la máquina de corte de oxicombustión CNC está fijado en el carro transversal de la herramienta. Las ruedas directrices en los extremos de la viga transversal pueden tensar la banda de acero. El suministro de gas se realiza con shunt.
