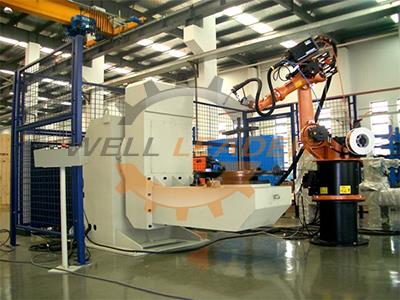

Este posicionador de soldadura en gancho en L está compuesto principalmente por base de máquina, viga de vuelco, parte de rotación, viga de conexión, dispositivo conductivo y parte de control eléctrico.
1. Base de la máquina Está compuesto por la base, el reductor, el cojinete de giro y los interruptores. La base se ensambla con barras de canal y láminas de acero A3, y se libera la tensión después de la soldadura.
2. Vuelco de vaivén La viga de volteo de este posicionador de soldadura skyhook está hecha por 25 barras de canal y hojas de acero A3, tensión liberada después de la soldadura. Esta viga está conectada a la base de la máquina mediante pernos de alta resistencia grado 8.8. Los bloques de detención se montan en la parte posterior de la viga para que la viga se detenga cuando gira a ± 90 °.
3. Parte de rotación La parte de rotación de este posicionador de soldadura en gancho en L está compuesta por un motor de freno, un reductor, un cojinete de giro y una mesa. La velocidad de rotación puede variar de 0.14rpm a 0.7rpm para cumplir con los diferentes requisitos de velocidad.
4. Haz de conexión El haz de conexión de nuestro posicionador de soldadura skyhook está hecho por tubos rectangulares, barras de canal y láminas de acero A3, el estrés liberado después de la soldadura. Se aplica principalmente para conectar las mesas rotativas motorizadas y rectas.
5. Parte de control eléctrico El control eléctrico de este posicionador de soldadura en gancho en L se realiza mediante los botones de operación en el gabinete de control. Además, hay una caja de control remoto disponible para una fácil operación.
