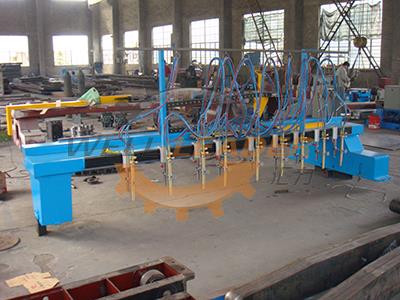

Cortadora de banda

La máquina de corte en línea recta de la serie ZG es un equipo altamente eficiente para cortar chapas de acero, diseñado para la fabricación de estructuras metálicas. Puede cortar en direcciones longitudinales y transversales con alta precisión y pequeña deformación.

La cortadora de tiras de metal de la serie ZG está compuesta por bastidor en T, riel longitudinal, sistema de conducción de desplazamiento transversal longitudinal &, sistema de suministro de gas, sistema de control eléctrico, sopletes de corte y bastidor de soplete.

El carril longitudinal de esta máquina de corte recto se mecaniza con precisión a partir de un raíl de acero. Hay un bastidor mecanizado exactamente fuera del riel. Los carriles longitudinales y transversales de la máquina cortadora de tiras de metal se mecanizan con una rectificadora de precisión para garantizar la precisión del corte. El movimiento longitudinal es impulsado por el motor de CA a través del engranaje & bastidor para mover el bastidor en el carril longitudinal. El movimiento transversal es impulsado por el motor de CA a través del engranaje & bastidor para moverse en el carril transversal. El movimiento transversal longitudinal de & es un sistema de ajuste de velocidad de CA controlado, que presenta un amplio rango y una velocidad estable.

Las antorchas para corte se instalan en el riel del marco. Pueden moverse hacia la izquierda o hacia la derecha en el riel y bloquearse de forma manual. La altura de la antorcha se puede ajustar manualmente también. La antorcha transversal está instalada en la parte posterior de la viga del bastidor y puede levantarse manualmente.

El sistema de suministro de gas está compuesto por un control de ajuste de gas y un sistema de tuberías. El combustible y el oxígeno se controlan a través de una válvula electromagnética.

Parámetro técnico
