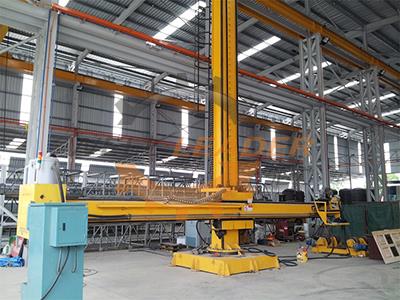

Manipulateur de soudage

Le manipulateur de soudage est un équipement de soudage automatique qui répond à de nombreuses exigences de travail en soulevant et en déployant la flèche et en faisant tourner la colonne. L'extrémité de la flèche peut être fournie avec la tête SAW pour effectuer le soudage sur les réservoirs en travaillant ensemble avec des rotateurs ou des positionneurs. Comme le soudage est automatique, il permet de gagner du temps et de réduire les coûts de main-d'œuvre. Donc, cet équipement de soudage automatique est largement utilisé dans des industries telles que la tour de vent, la chaudière, l'industrie chimique, la cour d'expédition, l'automobile, les structures métalliques, etc.

Caractéristiques

1. Notre manipulateur de soudure se compose de la colonne, de la plaque de guide, de la perche, du réducteur de levage, de l'équilibreur de poids, du panneau coulissant motorisé, de la plate-forme d'opération et du système de serrure manuel.
  2. La colonne, la flèche et le bloc de guidage sont soudés et libérés. Les rails de guidage sont en acier Mn. Après avoir été soudés, la colonne et la flèche sont traitées thermiquement et finement usinées pour assurer la précision.
  3. Les roues de guidage supérieure / inférieure et gauche / droite sont conçues avec une structure d'axe excentrique. En ajustant les roues, l'écart dans les rails de guidage peut être ajusté pour compenser l'usure des rails.
  4. Tous les arbres et axes (y compris les boulons d'arbre) sont raffinés thermiquement. Les engrenages et les pièces mobiles sont durcis en surface.
  5. L'élévation de boom est conduite par le moteur avec la rupture, le réducteur de roue de ver, la chaîne et la roue de chaîne. L'extension de la flèche est entraînée par un moteur à travers un engrenage et une crémaillère entraînés par un réducteur à vis sans fin.
  6. L'unité de réglage du pistolet est conçue à l'avant de la flèche.
  7. La colonne et sa base sont reliées par un palier lisse. La colonne peut pivoter de ± 180 ° en mode manuel.
  8. Les guides rectangulaires sur la colonne et la perche sont faits de matériel de 16Mn pour la haute intensité.
  9. Ce manipulateur de soudage est équipé de couvercles de sécurité, d'un système de commande électrique et d'un onduleur Schneider.

Paramètre technique

Modèle Course transversale (mm) Course de levage (mm) Angle de rotation de la colonne Vitesse de levage de la flèche (mm / min) Vitesse transversale de la flèche (mm / min) Traverse de glissière Max. charger à la fin (kg) Vitesse de déplacement de base (mm / min) Fixé Distance du rail (mm) Fixé Min. hauteur de la flèche (mm) Fixé Hauteur totale (mm) Fixé

HC4040H		HC5050H	HC6060H	HC7070H	HC8080H
4000		5000	6000	7000	8000
4000		5000	6000	7000	8000
± 180 °
1000
120-1200
100 × 100mm motorisé
250		250	250	250	250
Mobile	200-2000
	0
Mobile	1730	1730	2000	2000	2000
	0
Mobile	805	805	865	915	975
	705	705	765	815	865
Mobile	6170	7170	8230	9350	10500
	6070	7070	8130	9230	10230
