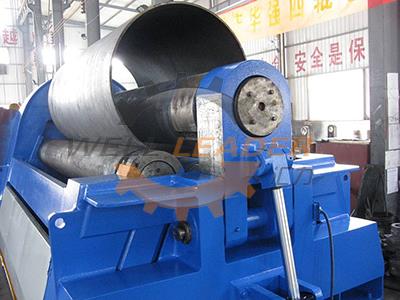

평판 압연기는 헤드를 회전시키지 않고 한 번 공급하여 시트의 예비 굽힘 및 롤 성형을 완료 할 수 있습니다. 이 플레이트 압연 장비는 원형, 원호 및 원뿔 가공품을 압연하는 데 이상적입니다.
1. 판형 압연기는 완전 유압식 구동 장치가 특징이며 동기식 유압 시스템으로 설계되어 롤러 사이의 속도를 자동으로 균형을 맞 춥니 다.
2. 유압 모터에는 롤러가 사전 구부러진 상태로 정확하게 멈추고 나머지 직선 가장자리를 최소화 할 수있는 브레이크가 제공됩니다. 브레이크는 신속하게 반응하여 플레이트 끝단을 정확하게 배치하고 플레이트가 기계에서 빠져 나가는 것을 방지합니다.
3. 대칭 또는 비대칭 굽힘은 롤러의 위치를 조정하여이 롤링 장비에 대해 배치 할 수 있습니다.
4.이 판 압연기는 PLC 제어기와 디지털 표시 화면을 갖추고 있으며 ± 0.2mm의 동기화 정확도를 실현할 수 있습니다.
5. 장비 작동 온도 : -10 ° C ~ 40 ° C.
6. 안전하고 신뢰할 수있는 작동을 실현하기 위해 완전히 밀폐 된 보호 장치. 공작 기계는 최신 국가 표준을 충족합니다.
| Model
| Max. Thickness (mm)
| Max. Width (mm)
| Rolling Speed (m/min)
| Min Rolling Dia. (mm)
| Upper Roller Dia. (mm)
| Bottom Roller Dia. (mm)
| Side Roller Dia. (mm)
| Side Roller Stroke (mm)
| Side Roller Speed (m/min)
| Motor Power (kW)
|
| TXW12-16X2000
| 16
| 2000
| 4.5
| 500
| 240
| 210
| 200
| 240
| 80
| 11
|
| TXW12-16X3000
| 16
| 3000
| 4.5
| 700
| 330
| 300
| 260
| 280
| 80
| 18.5
|
| TXW12-20X2000
| 20
| 2000
| 4.5
| 550
| 260
| 240
| 220
| 240
| 80
| 18.5
|
| TXW12-20X2500
| 20
| 2500
| 4.5
| 700
| 330
| 300
| 260
| 280
| 80
| 18.5
|
| TXW12-20X3000
| 20
| 3000
| 4.5
| 800
| 350
| 320
| 290
| 310
| 80
| 22
|
| TXW12-25X2500
| 25
| 2500
| 4.5
| 800
| 350
| 350
| 300
| 330
| 80
| 30
|
| TXW12-25X3000
| 25
| 3000
| 4.5
| 800
| 350
| 350
| 300
| 330
| 80
| 30
|
| TXW12-30X2500
| 30
| 2500
| 4.5
| 800
| 360
| 350
| 290
| 330
| 80
| 30
|
| TXW12-30X3000
| 30
| 3000
| 4
| 900
| 420
| 380
| 350
| 380
| 80
| 37
|
| TXW12-40X2500
| 40
| 2500
| 4
| 950
| 460
| 420
| 380
| 420
| 80
| 45
|
| TXW12-40X3200
| 40
| 3200
| 4
| 1100
| 520
| 490
| 450
| 450
| 80n
| 45
|
| TXW12-50X2500
| 50
| 2500
| 4
| 1100
| 550
| 510
| 480
| 450
| 80
| 55
|
| TXW12-50X3000
| 50
| 3000
| 4
| 1200
| 580
| 550
| 510
| 500
| 80
| 55
|
| TXW12-60X2500
| 60
| 2500
| 4
| 1200
| 590
| 550
| 520
| 500
| 78
| 55
|
| TXW12-60X3200
| 60
| 3200
| 4
| 1300
| 630
| 600
| 560
| 550
| 78
| 75
|
| TXW12-70X3000
| 70
| 3000
| 4
| 1400
| 680
| 640
| 600
| 550
| 78
| 75
|
| TXW12-80X3000
| 80
| 3000
| 4
| 1500
| 740
| 700
| 660
| 600
| 78
| 90
|
| TXW12-90X3000
| 90
| 3000
| 4
| 1600
| 780
| 730
| 690
| 600
| 78
| 110
|
| TXW12-100X3000
| 100
| 3000
| 4
| 1700
| 820
| 780
| 730
| 650
| 78
| 110
|
