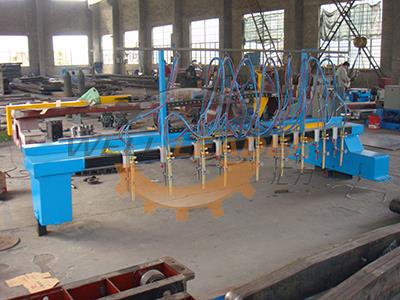

스트립 절단기

ZG 시리즈 스트레이트 스트립 절단기는 금속 구조 제조를 위해 설계된 강판을 슬리 팅하는 데 매우 효율적인 장비입니다. 높은 정밀도와 작은 변형으로 세로 및 가로 방향으로 절단 할 수 있습니다.

ZG 시리즈 금속 스트립 절단기는 T 프레임, 세로 레일, 세로 & 가로 주행 구동 시스템, 가스 공급 시스템, 전기 제어 시스템, 절단 토치 및 토치 프레임으로 구성됩니다.

이 스트립 절단기의 종 방향 레일은 강철 레일로 정밀하게 가공됩니다. 레일 외부에 정확하게 가공 된 랙이 있습니다. 금속 스트립 절단기의 종 방향 및 횡 방향 레일은 모두 정밀도를 보장하기 위해 정밀 연삭기로 가공됩니다. 세로 이동은 AC 모터에 의해 기어 & 랙을 통해 세로 레일의 프레임을 이동시킵니다. 횡축 이동은 AC 모터로 기어 & 랙을 통해 횡축에서 움직입니다. & 횡축 운동은 넓은 범위와 안정된 속도를 특징으로하는 AC 속도 조절 시스템으로 제어됩니다.

슬리 팅 토치는 프레임 빔의 레일에 설치됩니다. 그들은 레일에서 왼쪽 또는 오른쪽으로 움직일 수 있으며 수동으로 잠글 수 있습니다. 토치 높이도 수동으로 조절할 수 있습니다. 횡단 토치는 프레임 빔의 뒷면에 설치되며 수동으로 들어 올릴 수 있습니다.

가스 공급 시스템은 가스 조절 장치와 배관 시스템으로 구성됩니다. 연료와 산소는 전자기 밸브를 통해 제어됩니다.

기술 매개 변수
