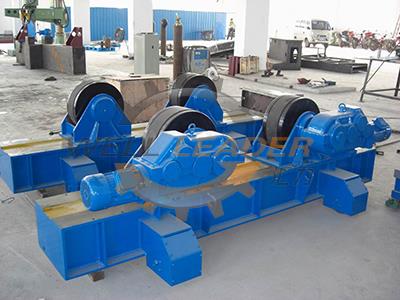

Este rotador de soldagem móvel consiste em 1 rotador motorizado, 1 rotator de rotação e sistema de controle. Existem dois conjuntos de motor e caixa de velocidades no rotador alimentado, conduzido pelo inversor Schneider.
1. Os rolos deste rolo de rotação móvel são feitos de PU para melhorar a capacidade de transmissão e direção e a vida útil prolongada.
2. Todos os motores utilizam o motor do inversor de frequência.
3. Os rolamentos são rolamentos que têm forte capacidade e resistência ao impacto.
4. Os eixos do nosso rotador de soldagem móvel são temperados e todas as engrenagens são apagadas.
5. A base é soldada com perfis e placas, tensão liberada, chameada e tratada com remoção de ferrugem.
6. Os furos do eixo deste rolo de rotação móvel são usinados pela máquina de perfuração NC para garantir a precisão.
7. O sistema de controle do roteador móvel de soldagem consiste em gabinete de controle e caixa de controle remoto. O inversor Schneider e os componentes são fornecidos para fornecer velocidade e operação estáveis.
8. O armário de controle é fixado no corpo da máquina para facilitar o transporte.
Max. carregamento (kg)
| Diâmetro da peça de trabalho. (milímetros)
| Wheel dia. & largura (mm)
| Velocidade linear da roda (mm / min)
| Potência do motor (kW)
| ||
Metal
|
|
|||||
| 5000
| Φ250-2300
| Φ250 × 100
| 2 × Φ240 × 20
| 100-1000 por inversor stepless
| 2 × 0,37
|
|
| 10000
| Φ320-2800
| Φ300 × 120
| 2 × Φ290 × 25
| 2 × 0,55
|
|
|
| 20000
| Φ500-3500
| Φ350 × 120
| 2 × Φ340 × 35
| 2 × 0,75
|
|
|
| 40000
| Φ600-4200
| Φ400 × 120
| 2 × Φ390 × 45
| 2 × 1,5
|
|
|
| 60000
| Φ750-4800
| Φ450 × 120
| 2 × Φ440 × 60
| 2 × 2,2
|
|
|
| 80000
| Φ850-5000
| Φ500 × 120
| 2 × Φ490 × 70
| 2 × 3
|
|
|
| 100000
| Φ1000-5500
| Φ500 × 120
| 2 × Φ490 × 100
| 2 × 4 | ||
