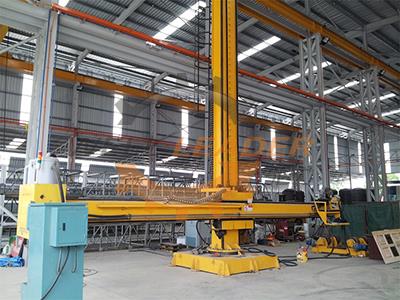

O manipulador de soldagem é um equipamento de soldagem automática que atende a muitos requisitos de trabalho, levantando e ampliando a lança e girando a coluna. A extremidade da lança pode ser fornecida com a cabeça SAW para fazer soldagem em tanques, trabalhando em conjunto com rotadores ou posicionadores. Como a soldagem é automática, pode economizar tempo e custo de mão-de-obra. Assim, este equipamento de soldagem automática é amplamente utilizado em indústrias tais como torre de vento, caldeira, indústria química, pátio de transporte, automóvel, estruturas metálicas, etc.
1. Nosso manipulador de soldagem é composto por coluna, placa de guia, boom, redutor de elevação, balanceador de peso, placa deslizante motorizada, plataforma de operação e sistema de bloqueio manual.
2. A coluna, a lança e o bloco de guia são soldados e a força é liberada. Os trilhos de guia são feitos de aço Mn. Após a soldagem, a coluna e a lâmina são tratadas termicamente e finamente usinadas para assegurar a precisão.
3. As rodas de guia superior / inferior e esquerda / direita são projetadas com estrutura de eixo excêntrico. Ao ajustar as rodas, o espaço nos trilhos da guia pode ser ajustado para compensar o desgaste dos trilhos.
4. Todos os eixos (incluindo parafusos de eixo) são refinados termicamente. Engrenagens e peças móveis são endurecidos na superfície.
5. A elevação da lança é accionada pelo motor com ruptura, redutor de roda sem-fim, corrente e roda de corrente. A extensão da lança é conduzida pelo motor através da engrenagem e do suporte do redutor de roda sem-fim.
6. A unidade de ajuste da pistola foi projetada na parte frontal do boom.
7. A coluna e sua base estão conectadas pelo rolamento de matar. A coluna pode girar ± 180 ° manualmente.
8. Os guias retangulares na coluna e boom são feitos de material de 16Mn para alta intensidade.
9. Este manipulador de solda está equipado com coberturas seguras, sistema de controle elétrico e inversor Schneider.
HC4040H |
|
|
|
|
||
4000 |
|
|
|
|
||
4000 |
|
|
|
|
||
± 180 ° |
||||||
1000 |
||||||
120-1200 |
||||||
100 × 100mm motorizado |
||||||
250 |
|
|
|
|
||
| Móvel
| 200-2000 |
|||||
0 |
||||||
| Móvel
| 1730 |
|
|
|
|
|
0 |
||||||
| Móvel
| 805 |
|
|
|
|
|
705 |
|
|
|
|
||
| Móvel
| 6170 |
|
|
|
|
|
6070 |
|
|
|
| ||
