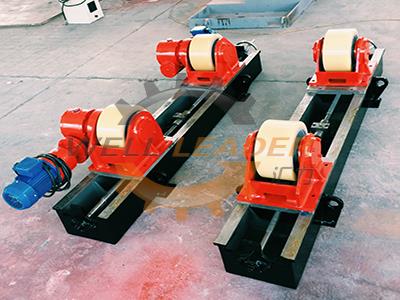

Этот регулируемый сварочный ротатор состоит из 1 поворотного привода, 1 поворотного механизма и системы управления. На приводном ротаторе есть два комплекта двигателя и коробки передач, приводимые в действие инвертором Schneider.
1. Ролики этого регулируемого поворотного ролика изготовлены из ПУ для улучшения передаточной и управляющей способности и увеличенного срока службы.
2. Все двигатели используют преобразователь частоты.
3. Подшипники представляют собой роликовые подшипники, которые имеют прочную мощность и ударопрочность.
4. Валы нашего регулируемого сварочного ротатора закалены, и все шестерни гаснут.
5. Основание сваривается с профилями и пластинами, снимается напряжение, дробеструйная обработка и обработка удалением ржавчины.
6. Отверстия вала этого регулируемого поворотного валка обрабатываются станком с ЧПУ для обеспечения точности.
7. Система управления регулируемым сварочным ротатором состоит из шкафа управления и пульта дистанционного управления. Инвертор Schneider и компоненты оборудованы для обеспечения стабильной скорости и работы.
Максимум. загрузка (кг)
| Диаметр заготовки. (Мм)
| Диаметр колес. Ширина & (мм)
| Линейная скорость колеса (мм / мин)
| Мощность двигателя (кВт)
| ||
металл
| ||||||
5000
| Φ250-2300
| Φ250 × 100
| 2 × Φ240 × 20
| 100-1000
| бесступенчатый инвертор
2 × 0,37
| |
10000
| Φ320-2800
| Φ300 × 120
| 2 × Φ290 × 25
| 2 × 0,55
| ||
20000
| Φ500-3500
| Φ350 × 120
| 2 × Φ340 × 35
| 2 × 0,75
| ||
30000
| Φ550-4000
| Φ350 × 120
| 2 × Φ340 × 35
| 2 × 1,5
| ||
40000
| Φ600-4200
| Φ400 × 120
| 2 × Φ390 × 45
| 2 × 1,5
| ||
50000
| Φ650-4500
| Φ400 × 120
| 2 × Φ390 × 45
| 2 × 2,2
| ||
60000
| Φ750-4800
| Φ450 × 120
| 2 × Φ440 × 60
| 2 × 2,2
| ||
70000
| Φ800-4900
| Φ450 × 120
| 2 × Φ440 × 60
| 2 × 3
| ||
80000
| Φ850-5000
| Φ500 × 120
| 2 × Φ490 × 70
| 2 × 3
| ||
90000
| Φ900-5200
| Φ500 × 120
| 2 × Φ490 × 70
| 2 × 4
| ||
100000
| Φ1000-5500
| Φ500 × 120
| 2 × Φ490 × 100
| 2 × 4
| ||
160000
| Φ1100-6000
|
Φ650 × 220
| 2 × 4
| |||
250000
| Φ1200-7000
|
Φ700 × 290
| 2 × 5,5
| |||
400000
| Φ1300-7500
|
Φ800 × 320
| 2 × 7,5
| |||
650000
| Φ1400-8500
|
Φ900 × 400
| 2 × 11 | |||
