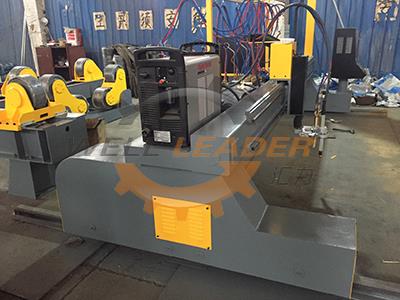

Машина для плазменной резки с ЧПУ

Станок для плазменной резки с ЧПУ представляет собой многофункциональное терморежущее устройство, комбинированное с компьютерным управлением, точной механической коробкой передач и газокислородной резкой. Его резак с ЧПУ может вырезать пластины в произвольной форме. Несколько режущих резаков, закрепленных на одной стороне козла, могут вырезать множество стальных пластин.

Это плазменное оборудование с ЧПУ состоит из стойки (приводной конец / поперечина), продольной направляющей, продольной горелки (многоголовочной), поперечной горелки (ЧПУ), системы газоснабжения и системы ЧПУ. Как приводные, так и холостые концы / поперечные балки используют сварную коробчатую структуру и после сварки проводят снятие напряжений. Продольная движущаяся конечная балка этой плазменной резки с ЧПУ использует сервоэлектрическую машину переменного тока (Panasonic) для управления замедлением (Германия NEUGART). На стороне приводного торцевого балки закреплено горизонтальное направляющее колесо, закрепленное посредством регулировки эксцентрикового вала, поэтому можно обеспечить стабильность и точность во время всего перемещения. Продольные направляющие этого ЧПУ плазменной резки оборудования фиксируется прижимной пластины опорной платой и соединительной втулкой, все сделанные высокой интенсивности дорожки, все контактная поверхность дорожки имеют точность обработки и точные шлифовальные стойки. Поперечная режущая горелка плазменной резки с ЧПУ закреплена на поперечной тележке инструмента. Директивные колеса на концах поперечной балки могут натянуть стальную ленту. Газоснабжение осуществляется с помощью шунта.

конфигурация

Система управления: США Hypertherm EdgePro
  Мощность плазмы: США Hypertherm
  Вождение: сервомотор Panasonic
  Коробка передач: Германия NEUGART

Технический параметр
