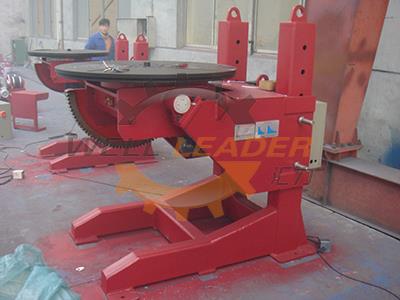

Подъемный позиционер для сварки

Этот подъемный позиционер является своеобразным оборудованием для сварки сварочного оборудования. Рабочий стол этого подъемного сварочного позиционера использует моторизованный опрокидывание с точным и надежным позиционированием, чтобы обеспечить заготовку в лучшем положении сварки. Вращение рабочего стола приводится в действие двигателем переменного тока и регулировкой скорости с большим диапазоном регулировки и высокой точностью. Он может вращаться в соответствии с требуемой скоростью сварки для повышения качества сварного шва, снижения трудоемкости труда и повышения производительности.

Для этого подъемного позиционера доступны автоматические и ручные режимы сварки. Кроме того, наш подъемный сварочный позиционер имеет характеристики компактной конструкции, привлекательный внешний вид, легкий вес и удобство в эксплуатации и т. Д. Подъемный позиционер является идеальным оборудованием для сосудов высокого давления, металлургии, энергетики, химикатов, механической промышленности, металлоконструкций и других отраслей промышленности.

Структура и принцип

1. Вращение рабочего стола
  Рабочий стол этого подъемного сварочного позиционера может вращаться в пределах его собственной плоскости в любом направлении. Он использует пульт дистанционного управления для управления и осуществления прямого и обратного вращения, остановки, наклона и сброса.
  2. Процесс передачи единицы вращения: двигатель вращения → червяк и редуктор → поворот рабочего стола. Поскольку он использует редуктор червя и редуктора, он имеет функцию самоблокировки, что означает, что рабочий стол не будет вращаться сам по себе, когда рабочий стол наклонен, а эксцентриситет нагрузки, ограниченный грузоподъемностью, не будет больше номинального диапазона ,
  3. Наклон рабочего стола
  Рабочий стол этого подъемного позиционера может наклоняться в диапазоне углов 0 ~ 120 °, в течение которого он может остановиться или начать в любом положении. Поскольку он использует редуктор червя и редуктора, который имеет функцию самоблокировки, рабочий стол не будет наклоняться сам по себе в соответствии с номинальным диапазоном нагрузок.
  4. Проводимость сварочного тока
  Углеродный стержень на рабочем столе подъемного сварочного позиционера используется для проведения сварочного тока. Этот стержень использует мягкий кабельный провод для контакта с проводимой частью под основанием машины.

Технический параметр

Модель 1000 (мин.)

SHB-10

SHB-20

SHB-30

SHB-50


Номинальная мощность (кг)

1000

2000

3000

5000


Высота подъема стола (мм)

1500 (макс.)

1720 (макс.)

1805 (макс.)

2150 (макс.)


1120 (мин.)

1205 (мин.)

1450 (мин.)


Максимум. плотность при номинальной мощности (мм)

300

300

300

300


Максимум. эксцентриситет двигателя при номинальной мощности (мм)

150

200

200

200


Частота вращения (об / мин)

0.12-1.2

0,1-1,0

0,05-0,5

0,05-0,5


Скорость опрокидывания (об / мин)

0,35

0,35

0,35

0.2


Диапазон наклона

0-120 °

0-120 °

0-120 °

0-120 °


Мощность двигателя вращения (кВт)

0,55

0,75

1,1

1,5


Мощность двигателя наклона (кВт)

0,55

0,75

1,1

1,5


Диаметр вращающегося стола (мм)

Φ900

Φ1100

Φ1300

Φ1600
