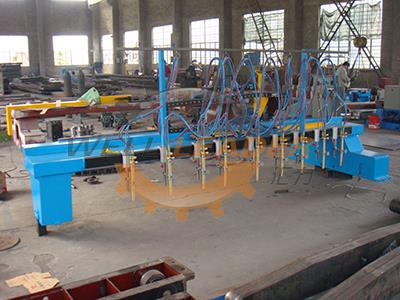

Газорезная машина

Машина для резки полосы прямой серии ZG представляет собой высокоэффективное оборудование для резки листового проката, предназначенного для изготовления металлической структуры. Он может резать в продольном и поперечном направлениях с высокой точностью и малой деформацией.

Машина для резки металлических полос серии ZG состоит из T-рамы, продольной направляющей, продольной системы продольного перемещения &, системы подачи газа, системы электрического управления, режущих решеток и рамы факела.

Продольная направляющая этой прямолинейной режущей машины точно обрабатывается из стального рельса. Существует точно обработанная стойка вне рельса. Продольные и поперечные рельсы станка для резки металлической ленты обрабатываются прецизионной шлифовальной машиной для обеспечения точности резания. Продольное движение приводится в действие двигателем переменного тока через стойку & для перемещения рамы на продольном рельсе. Поперечное перемещение осуществляется двигателем переменного тока через стойку & для перемещения по поперечной направляющей. Продольное поперечное перемещение LLLLLLL контролируется системой регулировки скорости переменного тока, которая имеет широкий диапазон и стабильную скорость.

Факелы для продольной резки установлены на рельсе рамы. Они могут перемещаться влево или вправо на рельсе и запираться вручную. Высота горелки также может быть отрегулирована вручную. Поперечная резака установлена ​​на задней стороне рамы, и ее можно вручную снять.

Система подачи газа состоит из системы регулировки газа и трубопровода. Управление топливом и кислородом осуществляется через электромагнитный клапан.

Технический параметр
