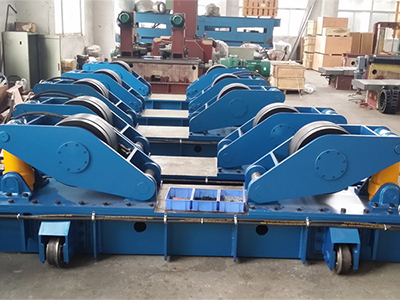

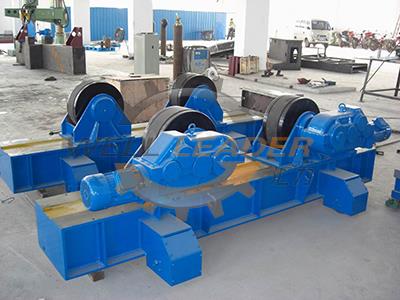

Tämä liikuteltava hitsauskääntökone koostuu 1: stä pyörivästä pyörintälaitteesta, 1 turvalaitteesta ja ohjausjärjestelmästä. Moottorilla ja vaihteistolla on kaksi moottorikäyttöistä kääntäjää, jota Schneider-taajuusmuuttaja käyttää.
1. Tämän liikuteltavan kääntötelan rullat on valmistettu PU: stä parantamaan siirtoa ja ajokapasiteettia sekä pitemmän käyttöiän.
2. Kaikki moottorit käyttävät taajuusmuuttajavoottoria.
3. Laakerit ovat rullalaakereita, joilla on voimakas kapasiteetti ja iskunkestävyys.
4. Siirrettävän hitsauskytkimen akselit ovat karkaistu ja kaikki vaihteet sammutetaan.
5. Pohja hitsataan profiileilla ja levyillä, jännitys vapautuu, ruiskutetaan ja ruoste poistetaan.
6. Tämän liikkuvan kääntötelan akselireikien työstetään NC-porauskoneella tarkkuuden varmistamiseksi.
7. Irrotettavan hitsauskytkimen ohjausjärjestelmä koostuu ohjauskaapista ja kaukosäätimestä. Schneiderin invertteri ja komponentit on varustettu vakaan nopeuden ja toiminnan takaamiseksi.
8. Ohjauskaappi on kiinnitetty koneen runkoon kuljetuksen helpottamiseksi.
Max. lastaus (kg)
| Työkappaleen muoto. (Mm)
| Wheel dia. & leveys (mm)
| Pyörän lineaarinen nopeus (mm / min)
| Moottorin teho (kW)
| ||
Metalli
|
|
|||||
| 5000
| Φ250-2300
| Φ250 × 100
| 2 × Φ240 × 20
| 100-1000 portaattomalla invertterillä
| 2 × 0,37
|
|
| 10000
| Φ320-2800
| Φ 300 × 120
| 2 × Φ290 × 25
| 2 x 0,55
|
|
|
| 20000
| Φ500-3500
| ³350 × 120
| 2 × ³340 × 35
| 2 × 0,75
|
|
|
| 40000
| Φ600-4200
| Φ400 × 120
| 2 × Φ390 × 45
| 2 × 1,5
|
|
|
| 60000
| Φ750-4800
| Φ450 × 120
| 2 × Φ440 × 60
| 2 × 2.2
|
|
|
| 80000
| Φ850-5000
| Φ500 × 120
| 2 × Φ490 × 70
| 2 × 3
|
|
|
| 100000
| Φ1000-5500
| Φ500 × 120
| 2 × Φ490 × 100
| 2 × 4 | ||
