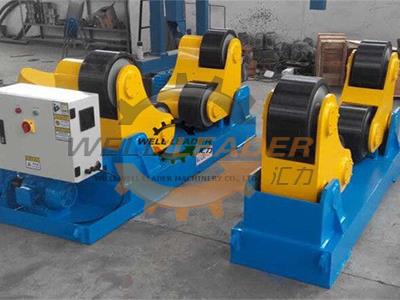

Itsekiinnittyvää hitsauskytkintä käytetään laajalti kattilaan, painesäiliöön, kemianteollisuuteen, öljy- ja kaasukäyttöön, tuuliturbiiniin jne.
1. Tämän itsekiinnittyvän kääntötelan rullat on tehty PU: stä parantamaan siirtoa ja ajokapasiteettia ja pidennettynä käyttöiänä.
2. Kaikki moottorit käyttävät taajuusmuuttajavoottoria.
3. Laakerit ovat rullalaakereita, joilla on voimakas kapasiteetti ja iskunkestävyys.
4. Itsekiinnittyvän hitsauskytkimen akselit ovat karkaistu ja kaikki vaihteet sammuu.
5. Pohja hitsataan profiileilla ja levyillä, jännitys vapautuu, ruiskutetaan ja ruoste poistetaan.
6. Tämän itsekohdistuvan kääntötelan akselireikien työstetään NC-porauskoneella tarkkuuden varmistamiseksi.
7. Itsekiinnittyvän hitsauskytkimen ohjausjärjestelmä koostuu ohjauskotelosta ja kaukosäätimestä. Schneiderin invertteri ja komponentit on varustettu vakaan nopeuden ja toiminnan takaamiseksi.
Max. Ladataan
| (Kg)
Työkappaleen muoto.
| (Mm)
Wheel dia. & leveys (mm)
| Moottorin teho (kW)
| Nopeus
| ||
Metalli
| ||||||
5000
| Φ250-2300
| Φ250 × 100
| 2 × Φ244 × 20
| 0,75
| muuttuja
| |
10000
| Φ320-2800
| Φ 300 × 120
| 2 × Φ290 × 25
| 1.1
| muuttuja
| |
20000
| Φ500-3500
| ³350 × 120
| 2 × ³340 × 30
| 1,5
| muuttuja
| |
30000
| Φ600-4000
| ³350 × 120
| 2 × ³340 × 30
| 3
| muuttuja
| |
40000
| Φ600-4200
| Φ400 × 120
| 2 × Φ390 × 40
| 3
| muuttuja
| |
50000
| Φ700-4500
| Φ400 × 120
| 2 × Φ390 × 40
| 4
| muuttuja
| |
60000
| Φ750-4800
| Φ450 × 120
| 2 × Φ440 × 50
| 4
| muuttuja
| |
70000
| Φ800-4900
| Φ450 × 120
| 2 × Φ440 × 50
| 4
| muuttuja
| |
80000
| Φ850-5000
| Φ500 × 120
| 2 × Φ490 × 60
| 4
| muuttuja
| |
90000
| Φ900-5200
| Φ500 × 120
| 2 × Φ490 × 60
| 5.5
| muuttuja
| |
100000
| Φ1000-5500
| Φ500 × 120
| 2 × Φ490 × 80
| 5.5
| muuttuja
| |
150000
| Φ1100-6000
| -
| Φ600 × 280
| 7,5
| muuttuja | |
