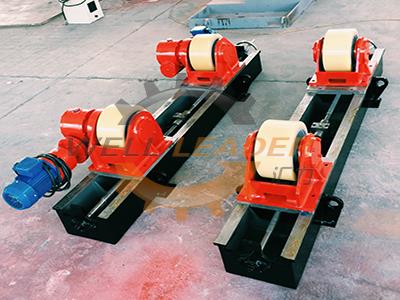

Ce rotateur de soudage réglable se compose d'un rotateur motorisé, d'un rotateur de renvoi et d'un système de contrôle. Il y a deux ensembles de moteur et de boîte de vitesses sur le rotateur motorisé, entraînés par l'onduleur Schneider.
1. Les rouleaux de ce rouleau de tournage réglable sont en PU pour une transmission et une capacité d'entraînement améliorées, et une durée de vie prolongée.
2. Tous les moteurs utilisent un moteur à variateur de fréquence.
3. Les roulements sont des roulements à rouleaux qui ont une forte capacité et une résistance aux chocs.
4. Les arbres de notre rotateur de soudage réglable sont trempés et tous les engrenages sont trempés.
5. La base est soudée avec des profils et des plats, la contrainte libérée, grenaillée et traitée avec l'enlèvement de rouille.
6. Les trous d'arbre de ce rouleau de tournage réglable sont usinés par une aléseuse NC pour assurer la précision.
7. Le système de contrôle du rotateur de soudage réglable se compose d'une armoire de commande et d'une télécommande. L'onduleur Schneider et les composants sont fournis pour fournir une vitesse et un fonctionnement stables.
Max. chargement (kg)
| Pièce dia. (mm)
| Roue dia. & largeur (mm)
| Vitesse linéaire de la roue (mm / min)
| Puissance du moteur (kW)
| ||
Métal
| ||||||
5000
| 250-2300
| Φ250 × 100
| 2 × Φ240 × 20
| 100-1000
| par inverseur stepless
2 × 0,37
| |
10000
| 320-3-2800
| Φ300 × 120
| 2 × Φ290 × 25
| 2 × 0,55
| ||
20000
| 500-3500
| Φ350 × 120
| 2 × Φ340 × 35
| 2 × 0,75
| ||
30000
| 550-5000
| Φ350 × 120
| 2 × Φ340 × 35
| 2 × 1,5
| ||
40000
| Φ600-4200
| 400 × 120
| 2 × Φ390 × 45
| 2 × 1,5
| ||
50000
| 650-4500
| 400 × 120
| 2 × Φ390 × 45
| 2 × 2,2
| ||
60000
| Φ750-4800
| 450 × 120
| 2 × Φ440 × 60
| 2 × 2,2
| ||
70000
| 800-4900
| 450 × 120
| 2 × Φ440 × 60
| 2 × 3
| ||
80000
| 850-5000
| Φ500 × 120
| 2 × Φ490 × 70
| 2 × 3
| ||
90000
| 900-900
| Φ500 × 120
| 2 × Φ490 × 70
| 2 × 4
| ||
100000
| Φ1000-5500
| Φ500 × 120
| 2 × 490 × 100
| 2 × 4
| ||
160000
| Φ1100-6000
|
650 × 220
| 2 × 4
| |||
250000
| Φ1200-7000
|
700 × 290
| 2 × 5,5
| |||
400000
| 1300-7500
|
800 × 320
| 2 × 7,5
| |||
650000
| 1400-8500
|
900 × 400
| 2 × 11 | |||
