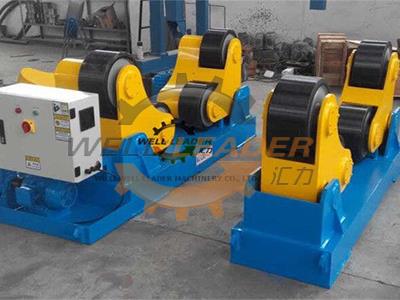

Le rotateur de soudure d'individu-alignement est très utilisé pour la chaudière, le récipient de pression, l'industrie chimique, le pétrole et le gaz, la tour de vent, etc.
1. Les rouleaux de ce rouleau rotatif auto-dressant sont en PU pour une transmission et une capacité d'entraînement améliorées, et une durée de vie prolongée.
2. Tous les moteurs utilisent un moteur à variateur de fréquence.
3. Les roulements sont des roulements à rouleaux qui ont une forte capacité et une résistance aux chocs.
4. Les arbres de notre rotateur de soudage à alignement automatique sont trempés et tous les engrenages sont trempés.
5. La base est soudée avec des profils et des plats, la contrainte libérée, grenaillée et traitée avec l'enlèvement de rouille.
6. Les trous d'arbre de ce rouleau rotatif à alignement automatique sont usinés par une aléseuse NC pour assurer la précision.
7. Le système de contrôle du rotateur de soudage à alignement automatique se compose d'une armoire de commande et d'une boîte de commande à distance. L'onduleur Schneider et les composants sont fournis pour fournir une vitesse et un fonctionnement stables.
Max. chargement
| (kg)
Pièce dia.
| (mm)
Roue dia. & largeur (mm)
| Puissance du moteur (kW)
| La vitesse
| ||
Métal
| ||||||
5000
| 250-2300
| Φ250 × 100
| 2 × Φ244 × 20
| 0,75
| Variable
| |
10000
| 320-3-2800
| Φ300 × 120
| 2 × Φ290 × 25
| 1.1
| Variable
| |
20000
| 500-3500
| Φ350 × 120
| 2 × Φ340 × 30
| 1,5
| Variable
| |
30000
| 600-4000
| Φ350 × 120
| 2 × Φ340 × 30
| 3
| Variable
| |
40000
| Φ600-4200
| 400 × 120
| 2 × Φ 390 × 40
| 3
| Variable
| |
50000
| 700 à 4500
| 400 × 120
| 2 × Φ 390 × 40
| 4
| Variable
| |
60000
| Φ750-4800
| 450 × 120
| 2 × Φ440 × 50
| 4
| Variable
| |
70000
| 800-4900
| 450 × 120
| 2 × Φ440 × 50
| 4
| Variable
| |
80000
| 850-5000
| Φ500 × 120
| 2 × Φ490 × 60
| 4
| Variable
| |
90000
| 900-900
| Φ500 × 120
| 2 × Φ490 × 60
| 5.5
| Variable
| |
100000
| Φ1000-5500
| Φ500 × 120
| 2 × Φ490 × 80
| 5.5
| Variable
| |
150000
| Φ1100-6000
| -
| 600 × 280
| 7,5
| Variable | |
