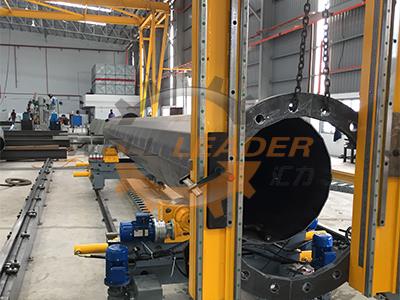

La machine de positionnement de portique est conçue sur la base de notre machine de soudage à portique LMH. Cet équipement de soudage à portique est conçu pour le positionnement des brides à pôle lumineux. Le portique est soudé par des profils structuraux, les contraintes libérées après soudage par traitement thermique. Le dispositif de déplacement de cette machine de positionnement à portique est commandé par PLC via des servomoteurs. Les deux bras de positionnement peuvent se déplacer de haut en bas, à gauche et à droite sur des rails de guidage linéaires. La télécommande est d'un côté du portique, facile à utiliser. Les câbles sont collectés par la chaîne de traînée. La vitesse des bras et du portique est contrôlée par l'onduleur Schneider.
Caractéristiques
Travée de rail: 3000mm
Longueur du rail: 14 mètres
Hauteur du portique (du rail au fond du portique): 2000mm
Course de levage de bras de positionnement: 1500mm
Vitesse de déplacement de la machine: 3000mm / min
Servo moteur de voyage: 0.4kW * 2 (conduite des deux côtés)
Vitesse d'élévation de bras: 800mm / min
Moteur élévateur de bras: 0.18kW * 2 (solo / double commande)
Vitesse horizontale de déplacement de bras: 2000mm / min
Moteur de déplacement horizontal du bras: 0,18 kW * 2 (commande solo / double)
