Paramètre technique 1. Modèle: LMH-300 2. Taille de Polonais: ɸ60-ɸ1500mm 3. Vitesse de déplacement de portique: 300-3000mm / min 4. Moteur de marche: 0.37kW × 2 5. Moteur haut / bas: 0.12kW 6. Moteur de glissière: 40W 7. course du curseur: gauche / droite ± 50mm, haut / bas ± 25mm 8. Taille de cylindre latéral × course: ɸ80mm × 150mm × 2 9. Taille supérieure de cylindre × course: ɸ80mm × 100mm × 2 10. Course de l'ascenseur × nombre: 200mm × 2 11. Moteur: 0.37kW 12. longueur de canal V: 7100mm 13. Distance de rail: C-C 1250mm
Processus de travail

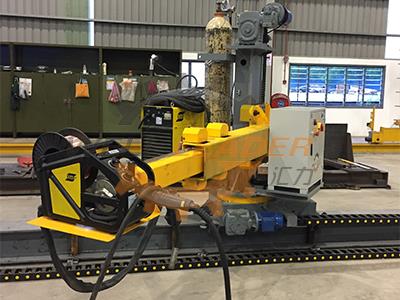

1. Cette machine à souder les poteaux d'éclairage effectue le soudage de la tête à la queue puis de la queue à la tête.
2. Le portique marche sur de fines rails usinés, à travers un onduleur, une vitesse de soudage idéale de 300 mm / min à 3000 mm / min peut être réalisée.
3. Deux cylindres du côté supérieur appuient sur le poteau. Chacun d'eux peut monter ou descendre séparément. Un cylindre descend pour appuyer sur le poteau quand le portique va de la tête à la queue. L'autre cylindre descend pour appuyer quand le portique va de la queue à la tête. Comme ces deux cylindres ne fonctionnent pas en même temps, cela permet aux opérateurs d'observer l'état du soudage.
4. La couture de soudure peut être alignée en millimètre en balançant légèrement le bouton sur le boîtier de télécommande. Le boîtier de commande à distance est conçu avec un dispositif magnétique, ce qui permet de le fixer à n'importe quel endroit approprié du corps de la machine lorsque le portique se déplace dans différentes directions.
5. Les cylindres latéraux de cet équipement de soudage sont installés sur le portique.
6. La table de support peut élever le poteau à la bonne hauteur pour que les cylindres entrent en contact avec deux ascenseurs motorisés. Comme les ascenseurs sont contrôlés séparément, le poteau peut être réglé à un niveau approprié pour le soudage.
