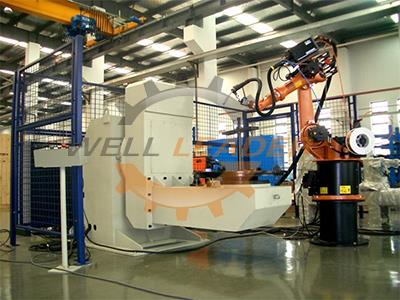

Ce positionneur de soudage en L est principalement composé d'une base de machine, d'une poutre de renversement, d'une partie de rotation, d'une poutre de connexion, d'un dispositif conducteur et d'une partie de commande électrique.
1. Base de machine Il est composé de la base, du réducteur, du palier d'orientation et des interrupteurs. La base est assemblée par des barres de canal et des tôles d'acier A3, contrainte libérée après le soudage.
2. Poutre de retournement La poutre de retournement de ce positionneur de soudage Skyhook est constituée de barres de 25 # et de tôles d'acier A3, soumises à une contrainte après soudage. Cette poutre est reliée à la base de la machine par des boulons à haute résistance de qualité 8.8. Des blocs d'arrêt sont montés à l'arrière de la poutre pour faire s'arrêter le faisceau lorsqu'il tourne à ± 90 °.
3. Partie de rotation La partie de rotation de ce positionneur de soudure de crochet de L est composée par le moteur de frein, le réducteur, le pivotement et la table. La vitesse de rotation peut varier de 0.14rpm à 0.7rpm pour répondre à différentes exigences de vitesse.
4. Faisceau de connexion Le faisceau de connexion de notre positionneur de soudage Skyhook est réalisé par des tubes rectangulaires, des barres de canaux et des tôles d'acier A3, les contraintes étant libérées après le soudage. Il est principalement utilisé pour connecter les tables rotatives alimentées et libres.
5. partie de contrôle électrique Le contrôle électrique de ce positionneur de soudage en L est réalisé par les boutons de commande sur l'armoire de commande. En outre, une télécommande est disponible pour une utilisation facile.
