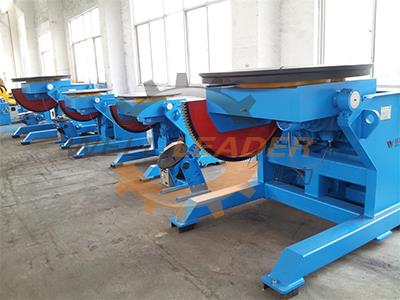

Positionneur de soudage standard

Ce positionneur de soudage est un type d'équipement d'assistance de soudage pour le processus de soudage. La table de travail de cet équipement de soudure emploie l'inclinaison motorisée avec le positionnement précis et fiable pour faire la pièce à travailler dans la meilleure position de soudure. La rotation de la table de travail est entraînée par le moteur à courant alternatif et le réglage de la vitesse variable avec une grande plage de réglage et une grande précision. Il peut tourner selon la vitesse de soudage requise pour améliorer la qualité des soudures, réduire l'effort de travail et améliorer la productivité.

Des modes de soudage automatiques et manuels sont disponibles pour ce positionneur de soudage. En outre, notre équipement de soudure a des caractéristiques de structure compacte, aspect attrayant, léger et facile à utiliser, etc. Le positionneur de soudure est un équipement idéal pour le récipient sous pression, la métallurgie, la puissance, les produits chimiques, l'industrie mécanique et la métallurgie.

Structure et principe

1. Rotation de table de travail
  La table de travail de cet équipement de soudage peut tourner dans son propre plan dans n'importe quelle direction. Il utilise la boîte de commande à distance pour contrôler et réaliser la rotation vers l'avant et vers l'arrière, l'arrêt, l'inclinaison et la remise à zéro.
  2. Processus de transmission de l'unité de rotation: moteur de rotation → réducteur à vis sans fin et à engrenage → rotation de la table de travail. Parce qu'il utilise une vis sans fin et un réducteur, il a une fonction d'autoblocage, ce qui signifie que la table de travail ne pivote pas lorsque la table de travail est inclinée et que l'excentricité de charge, limitée par la capacité de charge, ne dépasse pas .
  3. Table de travail inclinable
  La table de travail de ce positionneur de soudure peut incliner dans la gamme d'angle de 0 ~ 120 °, pendant quelle gamme, il peut arrêter ou commencer à n'importe quelle position. Parce qu'il utilise un réducteur à vis sans fin et à engrenage, qui a une fonction autobloquante, la table de travail ne s'incline pas sous la plage de chargement nominale.
  4. Conduction de courant de soudure
  La tige de carbone sur la table de travail de l'équipement de soudage est utilisée pour la conduction de courant de soudage. Cette tige utilise un câble souple pour entrer en contact avec la partie conductrice située sous la base de la machine.

Paramètre technique

Modèle

HB-03

HB-05

HB-08

HB-10

HB-20

HB-30

HB-50

HB-100


Capacité nominale (kg)

300

500

800

1000

2000

3000

5000

10000


Max gravité à la capacité nominale (mm)

200

250

300

300

300

300

300

400


Max excentrique à la capacité évaluée (millimètre)

150

150

150

150

200

200

200

200


Tourner la vitesse (tr / min)

0,2-2

0,12-1,2

0,12-1,2

0,12-1,2

0,1-1,0

0,05-0,5

0,05-0,5

0,05-0,5


Vitesse d'inclinaison (tr / min)

Par les mains / 1.3

0,35

0,35

0,35

0,35

0,35

0,2

0,2


Plage d'inclinaison

0-90 °

0-90 °

0-90 °

0-120 °

0-120 °

0-120 °

0-120 °

0-120 °


Faire tourner la puissance du moteur (kW)

0,37

0,4

0,4

0,55

0,75

1.1

1,5

1,5


Puissance du moteur d'inclinaison (kW)

0,37

0,37

0,37

0,55

0,75

1.1

1,5

2,2


Diamètre de la table (mm)

600

Φ800

Φ800

900

Φ1100

1300

1600

Φ2000
